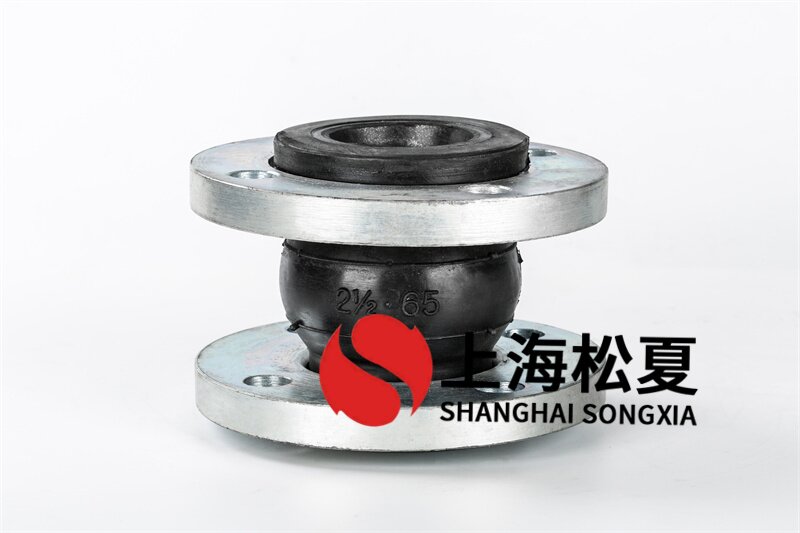

實驗對象為可曲撓雙球橡膠接頭，實驗裝置主要包括試件、夾具、位移和加速度傳感器及壓力保持系統。兩個相同的可曲撓雙球橡膠接頭中間插入附加質量，以降低整個構件的剛度，使其組成一個近似的柔性梁系統，然后用螺栓將法蘭盤緊固，接頭兩端通過兩圓盤固定在夾具支架上。

支架為帶有加強筋的L鋼架，具有較強的剛度。兩對稱接頭之間均處于連通狀態，兩端的緊固端蓋一端封閉，另一端通過管道同油泵相連，用一個球閥調節控制接頭內油壓。對管道彈性元件沖擊剛度及阻尼測試，通常采用中間插入法，即首先對沒有任何接頭的直管進行沖擊剛度及阻尼進行測試。

然后在直管中間插入橡膠接頭、波紋管等彈性元件，再進行沖擊響應測試，通過前后兩種工況的對比，獲得彈性元件的動態特性，但由于管道的跨距較大，當沖擊輸入增大時出現位移變形過大，發生管接頭和臺面碰撞，實驗無法繼續。

為此本文針對彈性管接頭本身進行測試，提出新的“對接”測試方法，即將兩個管接頭進行對接，接頭中間加入一定的附加質量，組成一個串聯的柔性梁系統。通過測試中間附加質量上的加速度及位移響應，得到同管接頭等效的彎曲剛度。管接頭對接的沖擊實驗方法簡單可行，考慮的因素少，但對于法蘭等剛度比較大的連接件，需要增加的中間附加質量大。

沖擊實驗時采用高速數據采集系統記錄和分析集成三路信號：一是沖擊機臺面的加速度信號，二是兩接頭中間附加質量上的加速度，三是接頭中間附加質量的位移信號，利用一個直線型電阻式位移傳感器進行測試。
